詳細信息

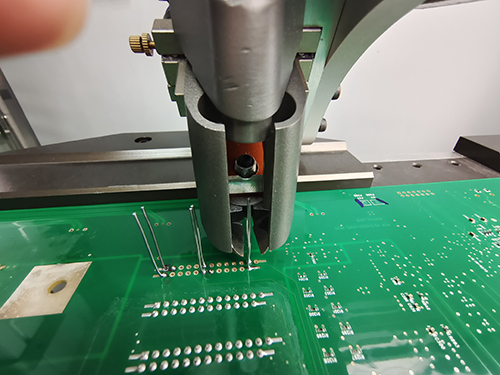

鼎華桌面式自動剪腳機
DH-QJ831
一、產品用途：
主要適用于PCB行業線路板選擇性剪腳
二、特點：
1.剪腳速度快
2.可選擇性剪腳，高度可任意設置
3.Z軸可360度旋轉，避開障礙

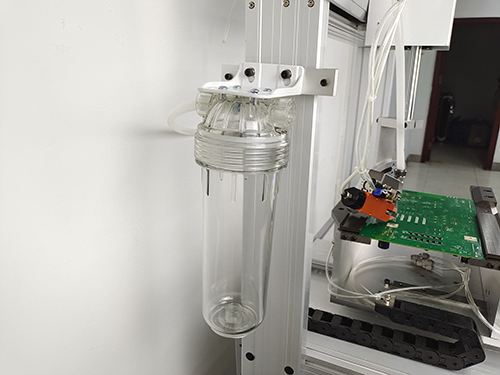

4.真空吸料裝置吸走廢料
5.可存儲999組編程文件，生產不同產品一鍵輕松切換，無需再次編程；
6.可根據客戶需求定制設備平臺尺寸。
三、規格參數：
|

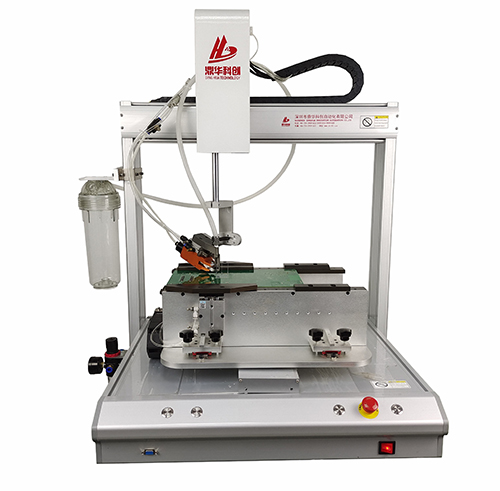

設備外形 |
||||||
|
型號 |
DH-QJ731 |
電源 |
AC 220V 50/60HZ |
|||
|
設備尺寸 |
800*650*900（mm） |
氣源 |
0.6～0.8Mpa |
|||
|
設備重量 |
55KG |
功率 |
0.6KW |
|||
|
行程及尺寸范圍 |
||||||
|
PCB尺寸范圍 |
小50*50mm;[敏感詞]260*380mm |
PCB定位方式 |
工藝邊定位 |
|||
|
行程 |
X：400 Y：400 Z:100 R：360° |
夾具尺寸 |
長：380；寬：0~260（可調） |
|||
|
引腳直徑 |
直徑0.2~1.6mm; 材質:銅，鋁，鐵，銅鋁合金 |
剪腳方式 |

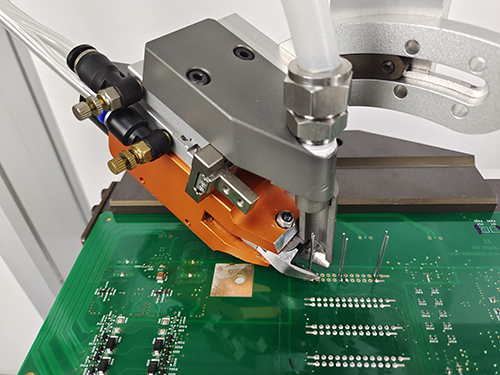

氣動剪 |
|||
|
運動系統 |
||||||
|
驅動傳動 |
閉環電機、絲桿、同步帶 |
編程方式 |
手柄+人工示教 |
|||
|
運動控制系統 |
四軸（剪腳）運動控制系統 |
剪腳速度 |
1.5s/點 |
|||
|
吸料方式 |
真空吸料管 |
剪腳高度 |
單點可控可調 |
|||
四、性能描述：
1. 單點編程方式可以直接輸入剪腳坐標，設備編寫工作程序可進行點到點、塊到塊的復制，縮短程序編寫時間，且簡單易學，軌跡焊點可實現全局修改；
2. 簡單操作示教盒，可編輯連續快速點焊，引導運動末端到達引腳位置。設定更換產品間隔，實現循環焊接方案，提高操作效率；
3. 設備可存儲999個操作程序，同一機器可對999款不同產品進行剪腳加工；
4. 每個引腳點的速度可獨自調試和設置，文件名可輸入中英文及數字；
5. 中文界面輸入，易學易懂,不需外接教導器，比同類產品調試更方便,簡單便利；
8. 根據客戶產品,可根據引腳直徑、材質選擇裝配氣動剪；
9. 可隨時調用剪腳軌跡，存儲多個剪腳軌跡的文件，無需重復編輯；
10. 具備電腦控制運動，軟件編程，可實現多臺操作；
